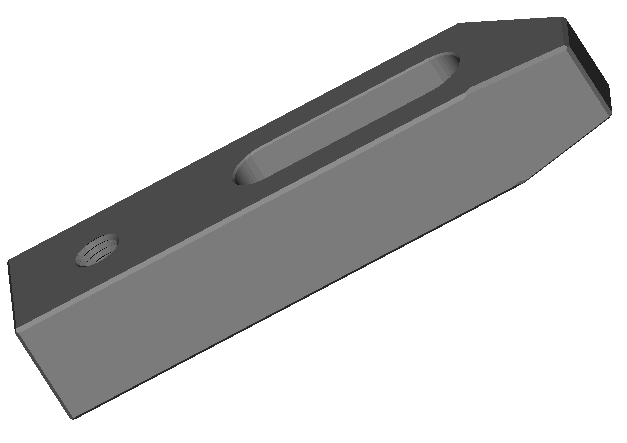

Stavitelné upínací lišty ČSN 243651A

PEVNOST: Třída 8.8
POVRCHOVÁ ÚPRAVA: Černění


   obj. číslo  b1 x L  upínací šroub  d  e1  e2  b  b2  cena Kč/kus
 43651A011080  11x80  M8  M10  15  30  15  30  160
 43651A014125  14x125  M10
 M12
 M12  21  50  20  40  210
 43651A018160  18x160  M16  M16  26  65  25  50  340



 43651A022200  22x200  M20  M20  30  80  30  60  540
 43651A026250  26x250  M24  M24  35  105  35  70  730
 43651A034315  34x315  M30  M30  45  130  50  80  990

Uvedené ceny jsou pouze za upínku bez šroubů a matic

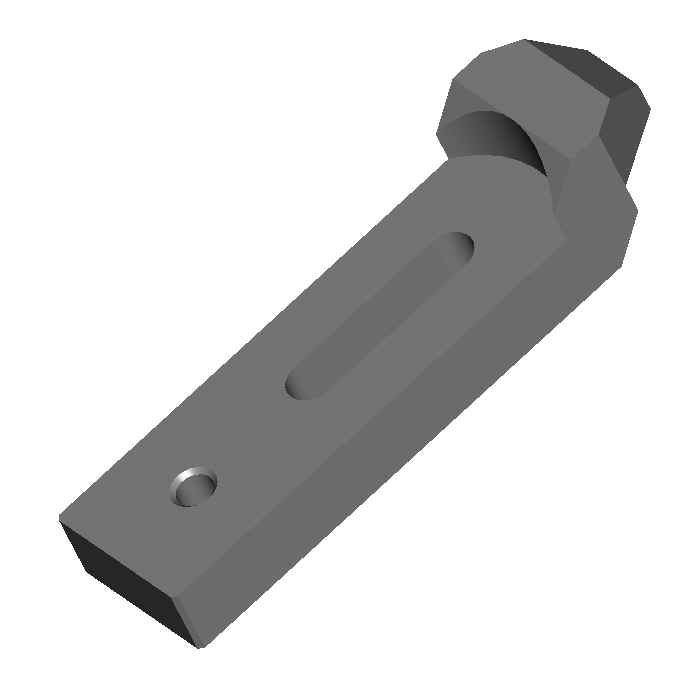

Stavitelné upínací lišty ČSN 243651B


   obj. číslo  bxL a c  L1  L2  upínací šroub  cena Kč/kus
 43651B011100  11x100  30  15  32  32  M8  350
 43651B014125  14x125  40  20  40  40  M10
 M12
 490
 43651B018160  18x160  50  25  49  50  M16  630
   43651B022200  22x200  60  30  50  60  M20  960
 43651B028250  26x250  70  35  68  70  M24  1230
 43651B34315  34x315  80  40  75  80  M30  1470

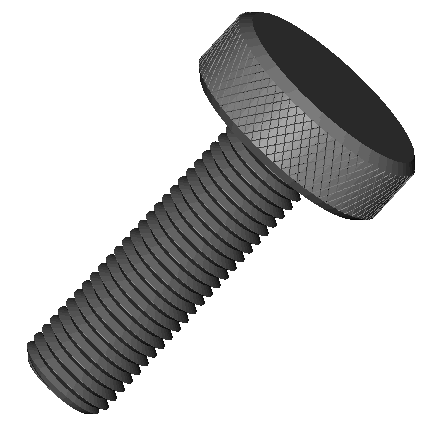

Podpěrný šroub ČSN 243651C


   obj.číslo  M x L  D  d  k  cena Kč/kus
 43651C000010  M10x40  30  16  8  99
 43651C000012  M12x50  36  20  10  115
 43651C000016  M16x60  42  25  13  136
 43651C000020  M20x70  50  25  16  162
 43651C000024  M24x85  58  30  20  225
 43651C000030  M30x95  68  40  25  289



Posuvná vidlicová upínací lišta ČSN 243655A DIN6315B


   obj.číslo  b1  l  upínací šroub  a  b2  b3  b4  cena Kč/kus
 43655A009080  9  80  M8  15  25  8  4  120
 43655A011100  11  100  M10  20  31  10  5  154
 43655A014125  14  125  M12  M14  25  38  12  6  190
 43655A014160  160  260
 43655A014200  200  310
 43655A018160  18  160  M16  M18  30  48  15  8  290
 43655A018200  200  8  330
 43655A018250  250  40  10  480
 43655A022200  22  200  M20  M22  40  52  15  10  440
 43655A022250  250  62  20  520
   43655A022315  315  62  20  680
 43655A022500  500  50  62  20  1250
 43655A026200  26  200  M24  40  66  20  10  510
 43655A026250  250  595
 43655A026315  315  784
 43655A026500  500  50  1420
 43655A034250  34  250  M30  50  74  20  12  780
 43655A034315  315  930
 43655A034400  400  1380
 43655A034600  600  1950
 43655A0341000  1000  60  94  30  3990
